Портативный ультразвуковой дефектоскоп на фазированных решетках NovaScan V2R
Арт. 020612
Гарантия: 12 месяцев
Улучшенные характеристики расширяют сферу применения прибора, а новый интерфейс, продуманная структура меню и мастер настройки упрощают подготовку к контролю. NovaScan V2R поддерживает FMC-TFM, PWI-TFM, PAUT, TOFD и UT — это универсальное решение для лабораторных и сложных полевых работ.
Есть в наличии
Доставка по России
Самовывоз
Технические характеристики
| Фазированные антенные решетки | Традиционные каналы | |
|---|---|---|
| Приём/Передача | 64/128 | 2/2 |
| Режим обнаружения | PE/PC | PE/PC/TT/TOFD |
| Импульсное напряжение | 20–120В / 10 В | 100В / 200В / 400В |
| Импульсный режим | Биполярная прямоугольная волна | Отрицательная прямоугольная волна |
| Ширина импульса | 20–1250 нс / 2,5 нс | 25–1000 нс / 2,5 нс |
| Пропускная способность | 0,3–25 МГц | 0,3–25 МГц |
| Разрешение АЦП | 16-бит | 16-бит |
| Тип сканирования | Полномасштабный/Линейный/Секторный/Комплексный | N/A |
| Интегрированное хранилище данных | USB-флеш-накопитель/SSD (встроенный) 1 ТБ | USB-флеш-накопитель/SSD (встроенный) 1 ТБ |
| Тип батареи | Литий-ионный аккумулятор 10,8 В 97,2 Вт·ч (с возможностью горячей замены) | Литий-ионный аккумулятор 10,8 В 97,2 Вт·ч (с возможностью горячей замены) |
| Время непрерывной работы | Примерно 5 часов | Примерно 5 часов |
| Степень защиты | IP65 | IP65 |
| Тип экрана | Сенсорный ЖК-экран TFT промышленного класса | Сенсорный ЖК-экран TFT промышленного класса |
| Размеры | 362 мм × 254 мм × 121 мм | 362 мм × 254 мм × 121 мм |
| Масса | 4,9 кг (без батареи) | 4,9 кг (без батареи) |
Описание
Доступны пять конфигураций NovaScan V2R: 64/128PR, 64/64PR, 32/128PR, 32/64PR и 16/128PR. Улучшенные характеристики — повышенное напряжение, расширенная полоса пропускания и увеличенная частота дискретизации — значительно расширяют сферу применения прибора. Новый интерфейс, продуманная структура меню и мастер настройки упрощают подготовку к контролю. Прибор поддерживает FMC-TFM, PWI-TFM, PAUT, TOFD и UT, что делает его универсальным решением для лабораторных и сложных полевых работ.

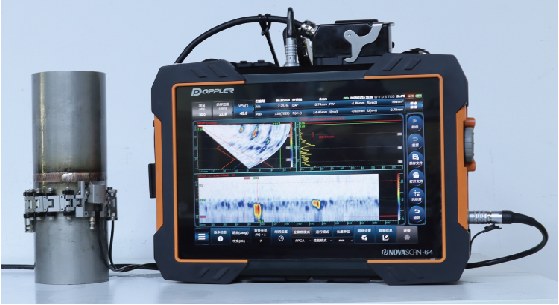

Контроль нержавеющей стали
Для контроля кольцевых сварных швов изделий из нержавеющей стали применяется DLA-преобразователь, обеспечивающий высокую эффективность контроля. Функция прямоугольного строба позволяет эффективно подавлять помехи и заметно повышает качество контроля.

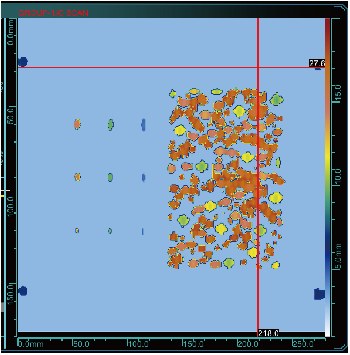

Двухосевое сканирование для выявления коррозии

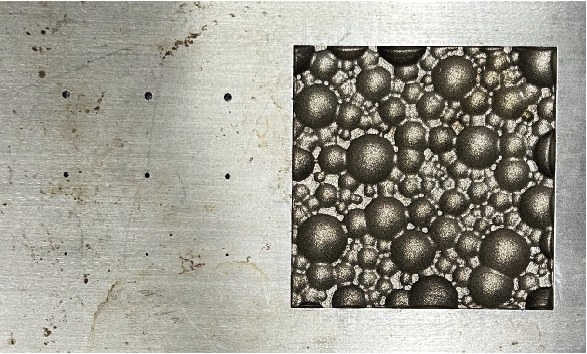

Выполнено сетчатое сканирование имитационного образца — стальной пластины с коррозионными дефектами. Результаты показали высокую эффективность контроля.

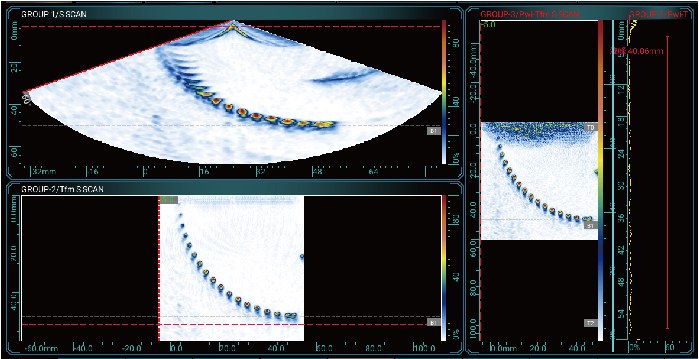

PA / FMC-TFM / PWI-TFM
Прибор поддерживает одновременную работу в нескольких режимах контроля — PA, FMC-TFM, PWI-TFM, UT и TOFD, — что позволяет решать большинство задач неразрушающего контроля.
Особенности
- Поддержка фазированных решеток с числом элементов до 128, параллельный сбор и обработка данных в реальном времени.
- Автоматическое распознавание подключенного преобразователя и загрузка его параметров.
- Расширенные режимы визуализации: A, B, VB, Side B, S, C, D, TopC, ленточная диаграмма, 3D, включая многоканальный C-скан.
- Специальный режим фокусировки, повышающий точность в 2 раза без замены преобразователя, что снижает эксплуатационные расходы.
- Ручная настройка фокусировки (выбор элементов и задержек) для исследовательских задач.
- Прямой доступ к FPGA для передачи данных на ПК и разработки собственного программного обеспечения.
- Увеличенный объем памяти: 128 ГБ + SSD 1 ТБ для быстрого сохранения данных.
Преимущества модели
Высокоскоростной сбор и обработка данных. 128 каналов передачи и частота повторения импульсов до 40 кГц обеспечивают высокоскоростной и высокоточный сбор данных и обработку ультразвуковых сигналов в реальном времени, расширяя область применения оборудования.
Технология 3D-визуализации и интеллектуального анализа. Интегрирует трехмерную матричную решетку и двухмерную TFM-визуализацию, что позволяет интеллектуально идентифицировать коррозию, отслоение и другие дефекты, повышая надежность обнаружения.
Функция многомодального обнаружения в полном сценарии. Поддерживает FMC-TFM, PWI-TFM, традиционный PAUT, TOFD и UT. Адаптируется к лабораторным и промышленным условиям, позволяя проводить одновременный контроль PA/UT/TOFD/TFM на одном экране.
Эффективный механизм обработки данных и оптимизированное взаимодействие. NovaScan V2 оснащен встроенной памятью большой емкости для анализа и обработки больших объемов данных. Упрощенные предустановки сканирования и гибкая настройка параметров значительно повышают скорость и эффективность проверки.
