Портативный ультразвуковой дефектоскоп на фазированных решетках NovaScan V3R
Портативный ультразвуковой дефектоскоп на фазированных решетках NovaScan V3R
Арт. 020611
Гарантия: 12 месяцев
NovaScan V3R — модернизированная версия модели V2R с улучшенными программными и аппаратными компонентами, что позволило дополнительно улучшить характеристики контроля. Прибор объединяет высокоскоростной контроль и формирование изображений в реальном времени и широко применяется на крупных и средних промышленных предприятиях, в университетах и научно-исследовательских лабораториях.
Есть в наличии
Доставка по России
Самовывоз
Технические характеристики
| Фазированные антенные решетки | Стандартные каналы | |
|---|---|---|
| Приём/Передача | 64/128 | 2/2 |
| Режим обнаружения | ПЭ/ПК | PE/PC/TT/TOFD |
| Импульсное напряжение | 10–200В / 1В | 100В / 200В / 400В |
| Импульсный режим | Биполярная прямоугольная волна / Отрицательная прямоугольная волна | Отрицательная прямоугольная волна |
| Ширина импульса | 20–1250 нс / 2,5 нс | 25–1000 нс / 2,5 нс |
| Пропускная способность | 0,18–27 МГц | 0,2–30 МГц |
| Разрешение АЦП | 16-бит | 16-бит |
| Тип сканирования | Линейный/Секторный/Составной/Полный фокус | N/A |
| Интегрированное хранилище данных | Съемный отсек для хранения | USB-флеш-накопитель / SSD (встроенный) 1 ТБ |
| Тип батареи | Литий-ионный аккумулятор 10,8 В 97,2 Вт·ч (с возможностью горячей замены) | Литий-ионный аккумулятор 10,8 В 97,2 Вт·ч (с возможностью горячей замены) |
| Время непрерывной работы | Примерно 5 часов | Примерно 5 часов |
| Степень защиты | IP65 | IP65 |
| Рабочая температура | от -10°C до 45°C | от -10°C до 45°C |
| Размеры | 362 мм × 254 мм × 121 мм | 362 мм × 254 мм × 121 мм |
| Масса | 4,8 кг (без батареи) | 4,8 кг (без батареи) |
Описание
NovaScan V3R поддерживает не только методы контроля фазированными решетками (PAUT) и традиционную ультразвуковую дефектоскопию (UT), но и полнофокусную визуализацию (TFM) в реальном времени. В сочетании с новейшим программным обеспечением это делает работу оператора удобнее и эффективнее, а сам NovaScan V3R — одним из самых функциональных портативных дефектоскопов на фазированных решетках с поддержкой TFM.
Чем NovaScan V3R отличается от V2R
| Параметр | NovaScan V3R | NovaScan V2R |
|---|---|---|
| FMC-PCI / PWI-PCI | ✔ есть | ✘ нет |
| AIM (карта акустического воздействия) | ✔ есть | ✘ нет |
| DMA / DLA TFM | ✔ есть | ✘ нет |
| Физические кнопки | ✔ есть | ✘ нет |
| Диапазон частот | 0,18–27 МГц | 0,3–25 МГц |
| Макс. напряжение импульса / шаг | 200 В / 1 В | 120 В / 10 В |
| Высота сигнала | 1600 % | 800 % |
| Количество зон контроля | 3 | 1 |

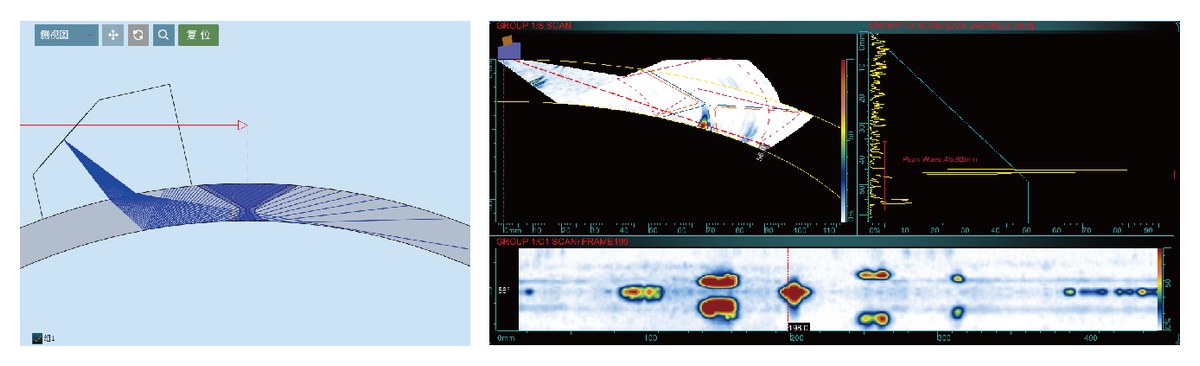

Практичная библиотека моделей
Во встроенной библиотеке есть модели типовых объектов контроля: патрубки, тавровые и угловые соединения, сварные швы и другие.
Обновленная функция PCI
Функция PCI повышает чувствительность к точечным отражателям (вершинам трещин), улучшает выявляемость мелких дефектов и отношение сигнал/шум в крупнозернистых материалах.

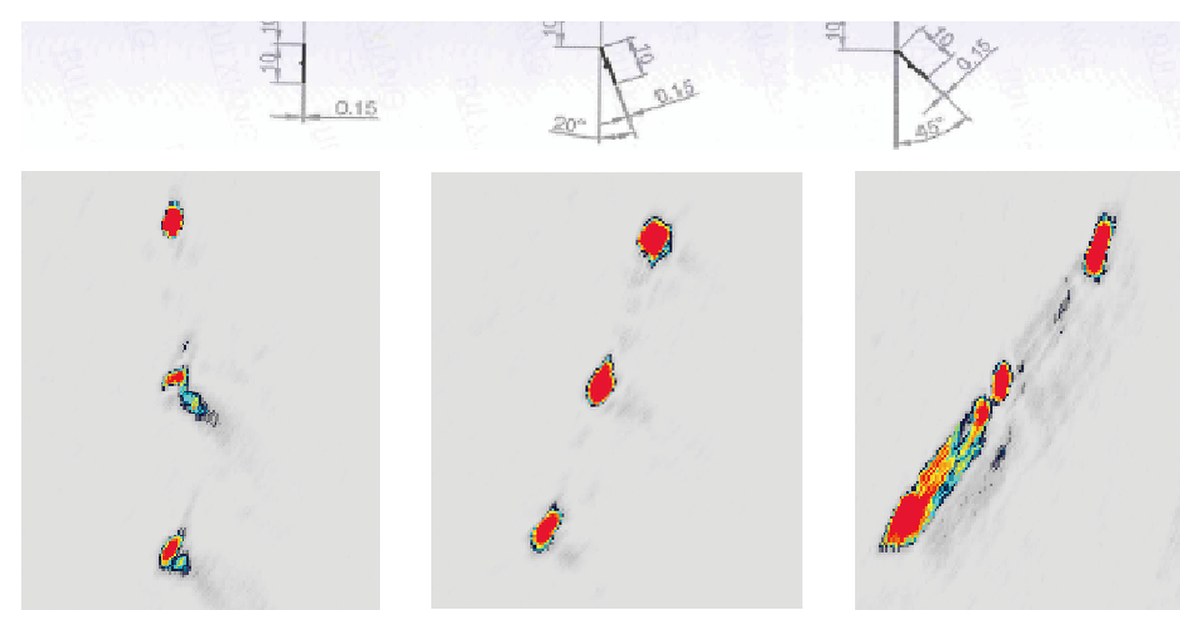

Сквозной пропил: вертикальный, под углом 20° и под углом 45°.

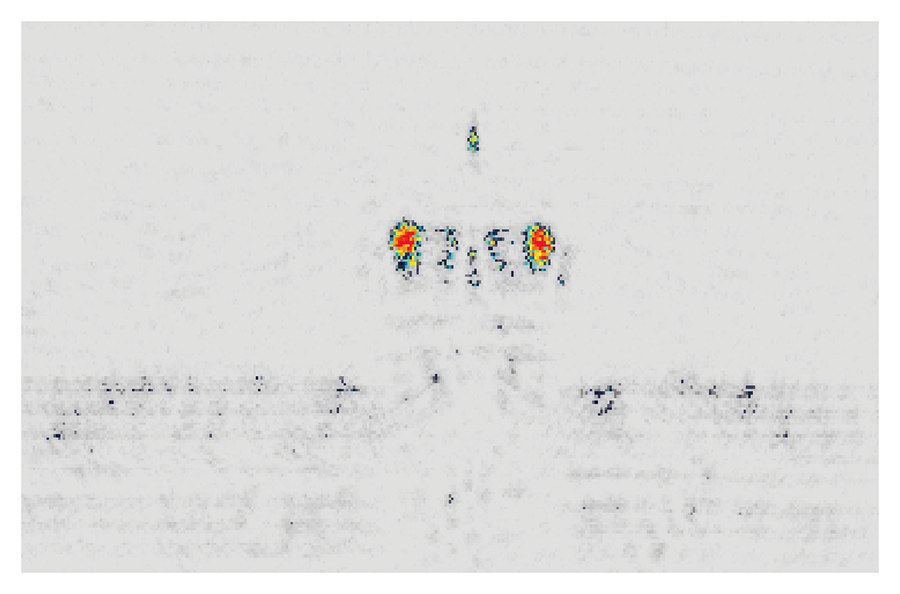

Материал — медь, плоскодонное отверстие ⌀0,1 мм.

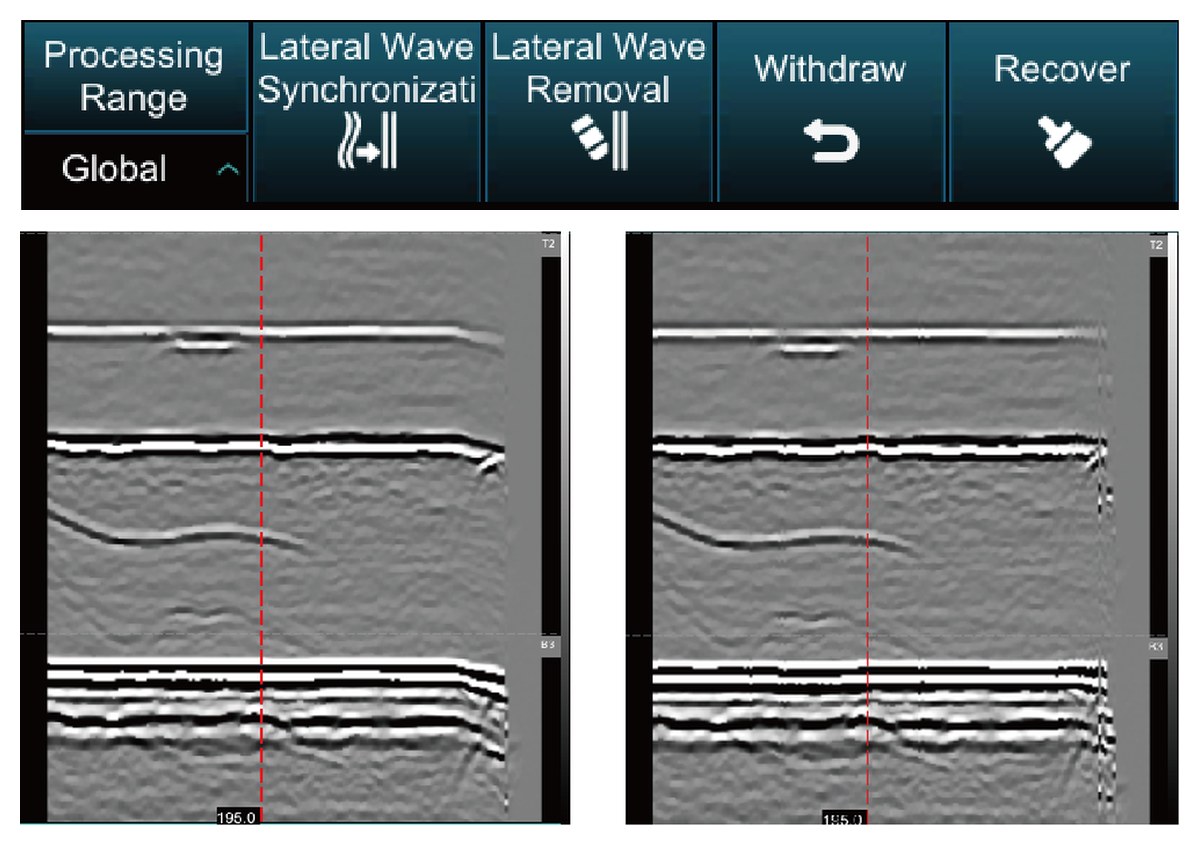

Мощный анализ TOFD
Интеллектуальная обработка данных подавляет ложные сигналы, вызванные шероховатой поверхностью объекта контроля, и упрощает измерение дефектов, расположенных вблизи зоны прямого распространения волны (латеральной волны).
Передовая технология TFM-контроля
- Режимы FMC-TFM, PWI-TFM, FMC-PCI, PWI-PCI и 3D-отображение.
- Совместимость со всеми типами преобразователей.
- Калибровка чувствительности TFM для точности контроля.
- Двухосевое TFM-сканирование для полного покрытия зоны контроля.
- Экспорт данных FMC для углубленного анализа.
TFM/PA-контроль с 3D-визуализацией
- Формирование 3D-изображений в реальном времени.
- 3D-визуализация с привязкой к энкодеру при работе с линейными решетками.
Адаптация к различным объектам контроля
- 3D-моделирование в реальном времени для объектов сложной геометрии.
- Быстрая отработка технологии контроля, повышающая общую производительность.
Новейшая AIM (карта акустического воздействия)
- Просмотр распределения энергии звукового поля одним нажатием.
- Более точная настройка схемы сканирования: апертуры, частоты, положения преобразователя и т. д.
Преимущества модели
Передовые технологии контроля TFM. Поддерживает FMC-TFM, PWI-TFM, FMC-PCI, PWI-PCI и 3D-визуализацию. Совместим с линейными, матричными и двойными линейными датчиками. Калибровка чувствительности TFM гарантирует точное обнаружение. Позволяет экспортировать данные FMC для углубленного анализа.
Контроль качества в реальном времени с помощью TFM/PA (технология измерения параметров конструкции). Трехмерная визуализация в реальном времени на основе матричных датчиков. Кодированная трехмерная визуализация на основе линейных датчиков.
Совместимость с моделированием нескольких заготовок. Поддерживает трехмерное моделирование в реальном времени угловых сварных швов, продольных швов труб и муфт типа B. Быстро разрабатывает процедуры контроля для повышения общей эффективности контроля.
Совершенно новая карта акустического влияния (AIM). Просмотр распределения диапазона энергии акустического поля одним щелчком мыши. Более точная настройка планов сканирования (апертура, частота сканирования, положение зонда и т. д.), оптимизированное отношение сигнал/шум и скорость обнаружения, что обеспечивает более высокую точность контроля.
