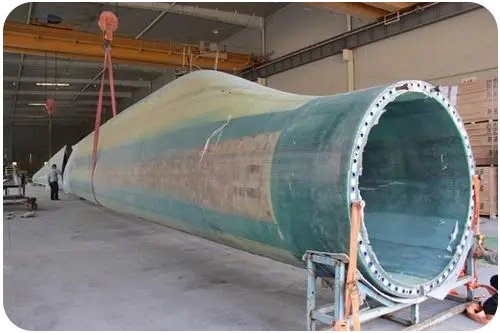

Политика энергосбережения и сокращения выбросов дала импульс бурному развитию возобновляемой энергетики. Длина наземных и морских лопастей ветрогенераторов достигает сотен метров. Из-за ограничений технологий производства в лопастях неизбежно возникают внутренние дефекты: поры, трещины, расслоения, отслоения, участки с недостатком связующего. С ростом размеров ветроустановок требования к стабильности и надежности качества лопастей становятся все выше.
В стеклопластиках, применяемых в ветроэнергетике, ультразвук сильно затухает; кроме того, поверхность лопасти обеспечивает плохой акустический контакт, а сами изделия очень крупные. Поэтому для сканирования применили низкочастотный роликовый преобразователь-сканер.
Сканер для контроля и его возможности
Низкочастотный роликовый сканер подходит для контроля толстых композитных панелей с высоким затуханием. Он прост в управлении и обеспечивает широкий охват ультразвуковым лучом при сканировании.

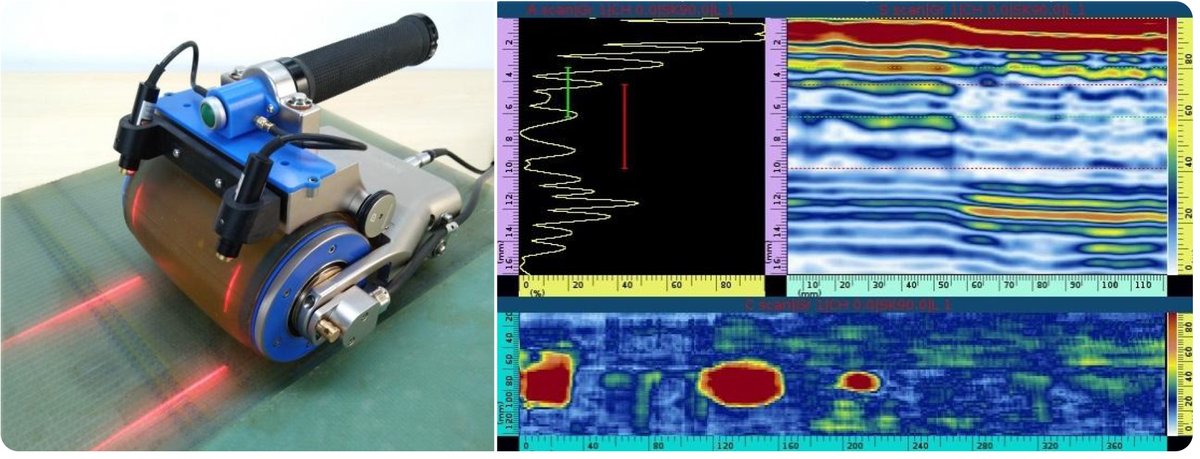

Перед контролем лопасти методику проверяют на аттестованном образце. Результаты сканирования стандартного образца показаны на рис. 1 справа: все искусственные дефекты уверенно выявляются, изображения имеют высокое отношение сигнал/шум.
Вывод
Роликовые преобразователи широко применяются для контроля основного материала, проверки качества склеивания и других задач. Они подходят для изделий с относительно ровной поверхностью и заметно повышают производительность контроля. Помимо ручного сканирования, для больших объемов работ можно применить двухкоординатную автоматизированную систему сканирования.
Метод реализуется на всей линейке ультразвуковых дефектоскопов на фазированных решетках NovaScan: L3R, V2R и V3R.
