Буровые трубы — один из ключевых элементов нефтяных буровых установок. Трещины, возникающие при эксплуатации, могут привести к авариям и значительным экономическим потерям, а также создать угрозу жизни персонала. Поэтому контроль качества буровых труб имеет большое значение.
Ниже — пример ультразвукового контроля фазированными решетками наружной резьбы буровой трубы. Из-за ограниченного места для установки преобразователя и большой высоты зоны контроля применили многоканальный фазированный преобразователь: он обеспечивает полное перекрытие лучом контролируемой зоны с внутренней стороны трубы.
Объект контроля

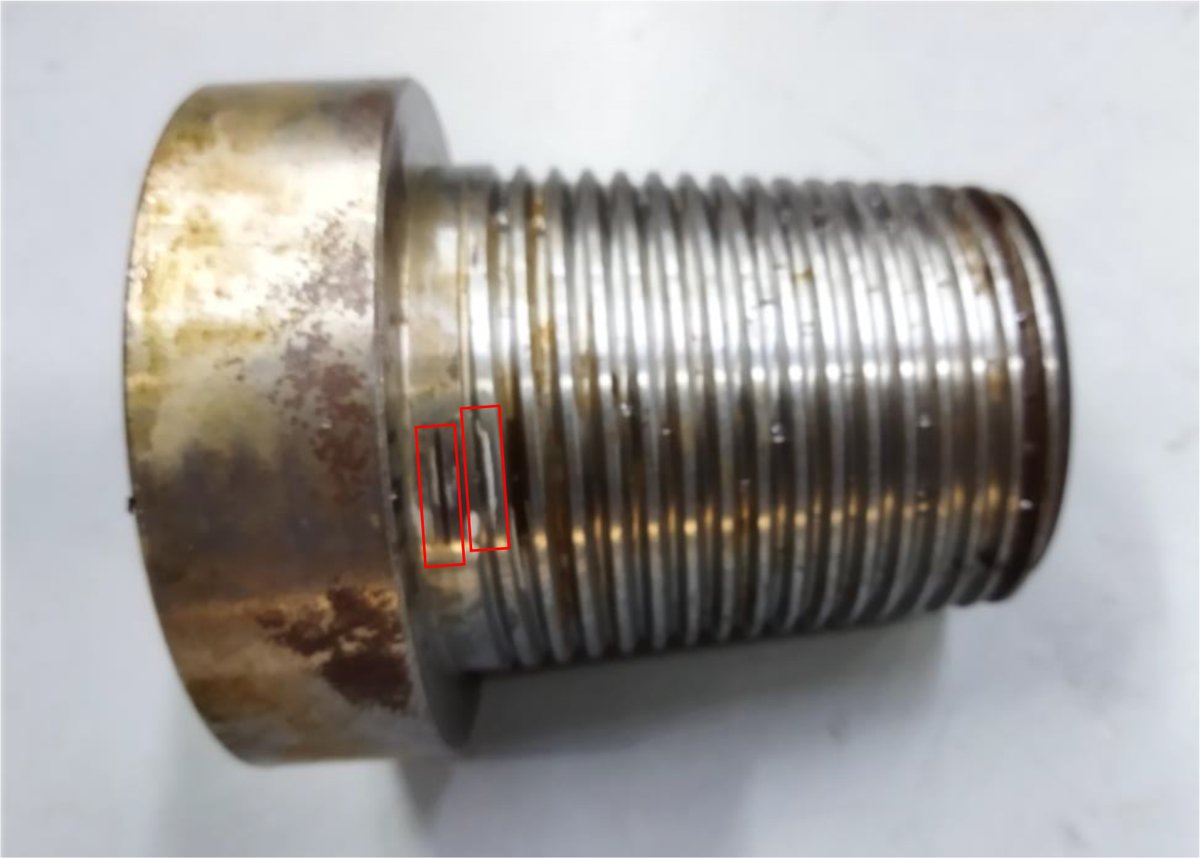

Контролируемая буровая труба показана на фото в начале статьи. Она имеет коническую форму с наклонной внутренней стенкой, высота зоны контроля — около 150 мм. В этой зоне на разных позициях выполнено несколько искусственных канавок (отмечены красной рамкой).
Схема контроля

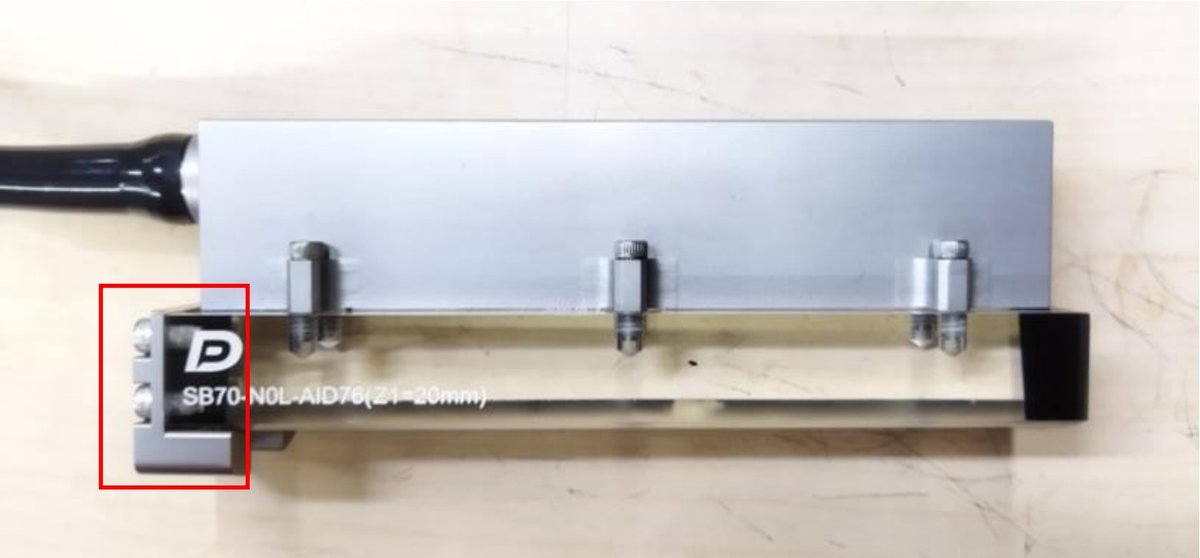

С учетом габаритов изделия для призмы было спроектировано фиксирующее устройство (отмечено красной рамкой на рис. 1). Оно обеспечивает надежный акустический контакт преобразователя с изделием и стабильный сигнал на протяжении всего контроля.

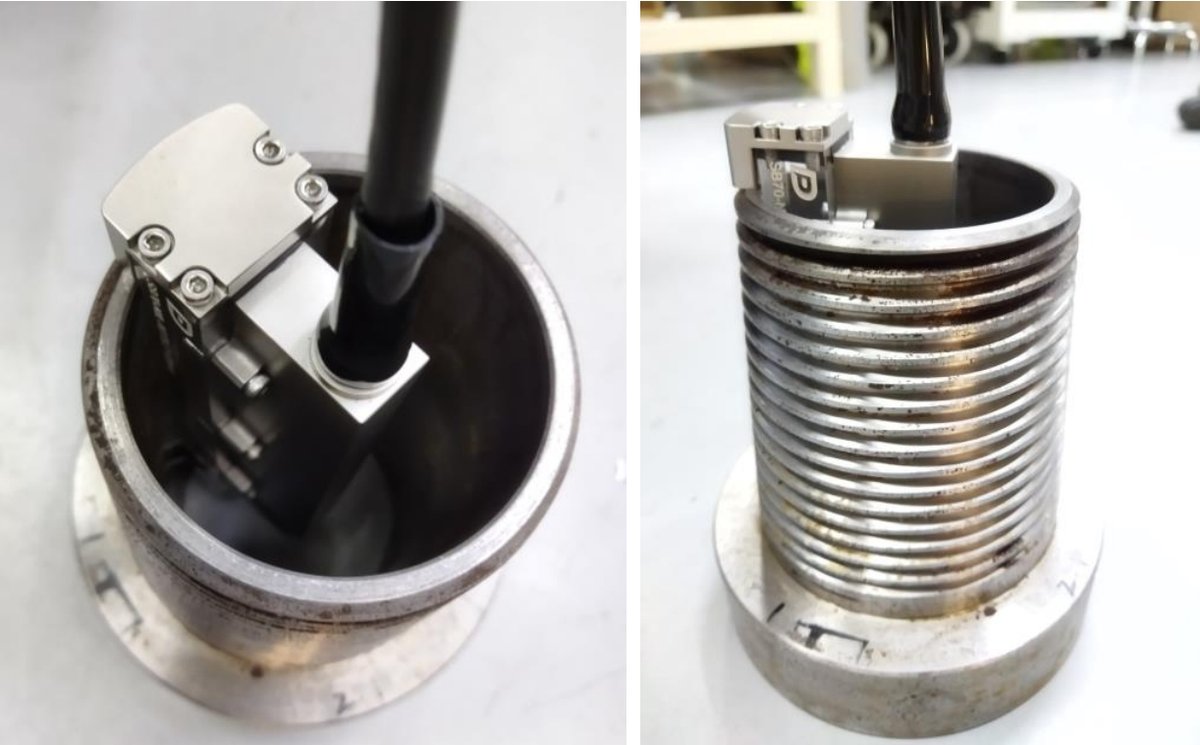

Контроль выполняли продольной волной при нормальном вводе. Расположение преобразователя относительно изделия показано на рис. 2.
Результаты контроля

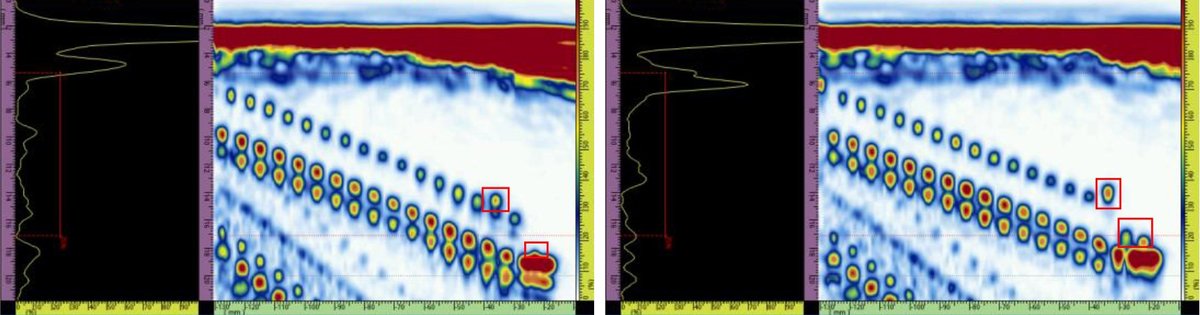

На S-скане (секторной развертке) четко различаются сигналы от витков резьбы и от дефектов в зоне контроля (рис. 3).
Вывод
Для контроля наружной резьбы буровой трубы предложено специализированное решение: многоканальные фазированные преобразователи собственной разработки Doppler в сочетании со специально сконструированными призмами. Все искусственные дефекты получили четкую визуализацию, что подтверждает практическую применимость схемы. Метод реализуется на всей линейке ультразвуковых дефектоскопов NovaScan. Для подобных задач также подходит фазированный преобразователь для контроля резьбовых соединений.
