Ультразвуковые сканеры для УЗК

Основное применение сканера РСМК-04 «РОСОМАХА» - это ультразвуковой контроль кольцевых и продольных сварных швов трубопроводов, вертикальных и горизонтальных сварных швов резервуаров и других металлоконструкций.

Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором. Электрический двигатель для автоматического перемещение сканера. Управление скоростью сканера осуществляется непосредственно с электронного блока дефектоскопа. Работа в составе с одной или двумя антенными решетками М9170. Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм. Автоматическая подача контактной жидкости. Скорость сканирования до 20 мм/с. Ручное подруливание относительно оси сварного шва с помощью лазерных указателей. Простота конструкции, высокая надежность, высокая ремонтопригодность.

Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором. Работа в составе с одной или двумя антенными решетками М9170. Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм. Автоматическая подача контактной жидкости. Скорость сканирования до 20 мм/с. Ручное управление скоростью сканирования. Ручное подруливание относительно оси сварного шва с помощью лазерного указателя. Простота конструкции, высокая надежность, высокая ремонтопригодность.

Новая технология равной дозирующей подачи контактной жидкости по каждому каналу. Данная технология позволяет снизить расход контактной жидкости примерно в 100 раз по сравнению с ручными помпами и насосами давления.

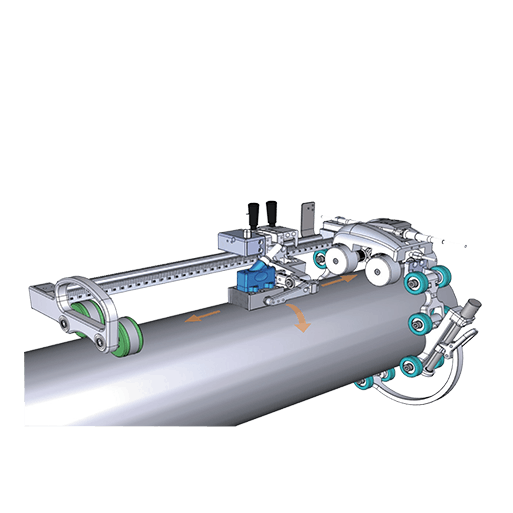

Быстросъемный цепной сканер MOS08 для контроля сварных швов трубопроводов — это эффективное, универсальное и профессиональное устройство, обеспечивающее надежное и гибкое решение для промышленного контроля трубопроводов. Сканер MOS08 идеальный выбор для тех, кому требуется высокая эффективность и точность при проведении инспекций.

Сканер RollerFORM, в комбинации с ФР-дефектоскопом OmniScan, использует ультразвуковые лучи с углом ввода 0° для контроля материалов в процессе их производства и технического обслуживания.

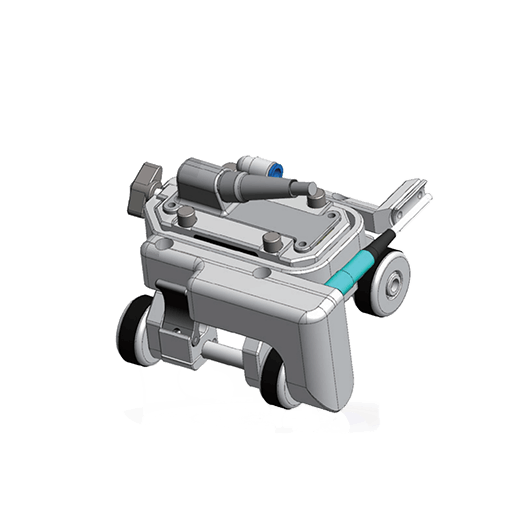

DSC06 — это специализированный сканер для контроля коррозии труб и плоских заготовок. Сканер отличается компактностью, удобством в транспортировке и эксплуатации, что значительно упрощает проведение работ в полевых условиях. Стандартная конфигурация подходит для контроля труб и плоских пластин диаметром более 60 мм.

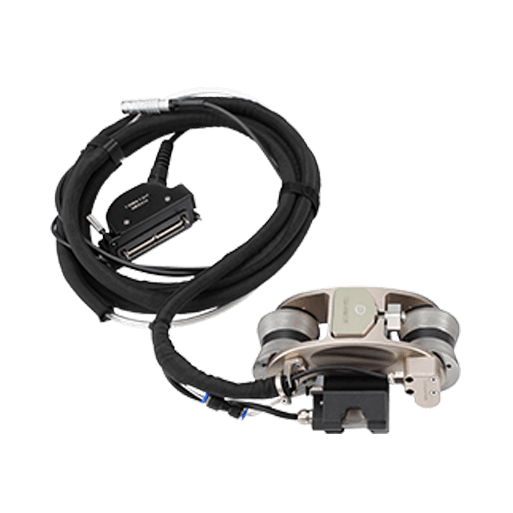

Сканирующее устройство FS04 специально разработано для контроля коррозии прямых труб в осевом направлении. Оно состоит из колес с магнитным креплением, несущей рамы, водяного демпфера, энкодера и гибкого датчика. Устройство можно адаптировать для работы с трубами различных диаметров (свыше 38 мм) путем замены демпфера.

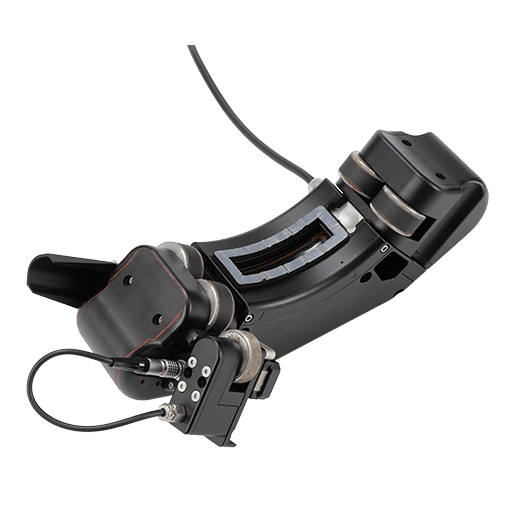

Сканер FS06 — это эффективное устройство, предназначенное для выявления коррозии как на прямых участках трубопроводов, так и на отводах.

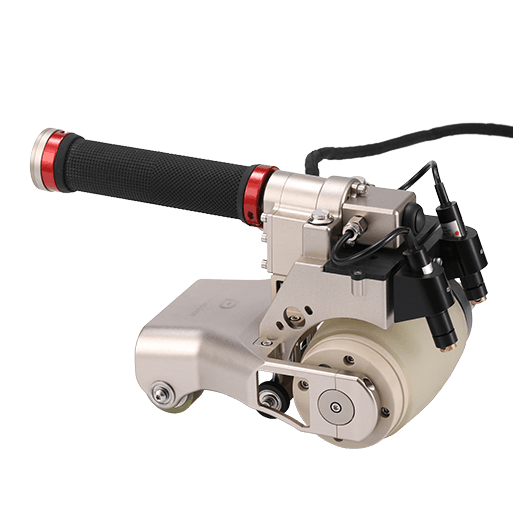

Универсальный сканер LS03 разработан для проведения высококачественных проверок. Он сочетает в себе технологию быстродействующей фазированной решетки и модульную конструкцию для решения сложных и ответственных задач контроля. Благодаря специальному материалу для ролика и стандартной модульной конструкции он обеспечивает высококачественный контроль в суровых условиях эксплуатации.

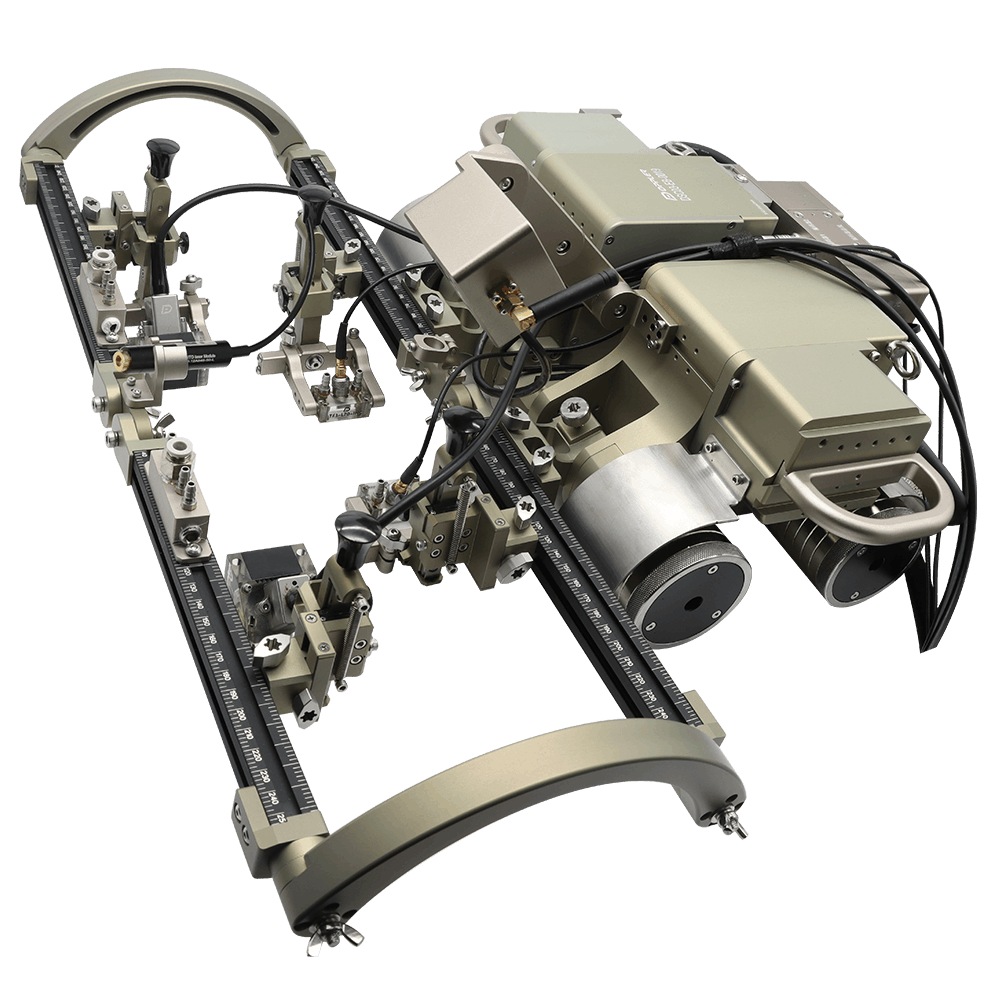

DSC03 - это многофункциональный автоматический сканер, предназначенный для установки опор для сканирования сварных швов и опор для сканирования поперечной оси коррозии, что позволяет удовлетворить разнообразные потребности в контроле. Ключевые особенности этого сканера включают превосходную стабильность и высокую грузоподъемность.

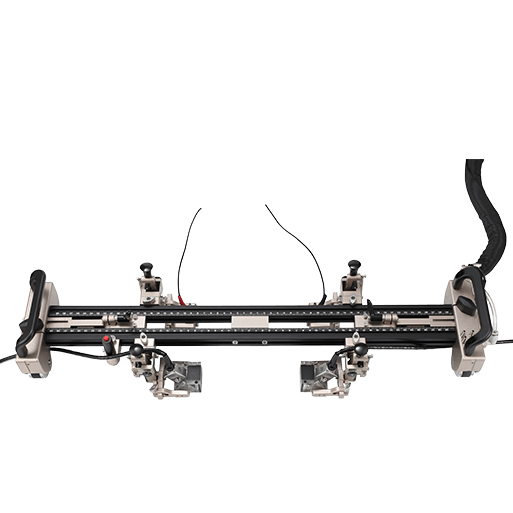

Сканер FC14 - это высокоэффективный инструмент, специально разработанный для контроля стыковых сварных швов на трубах или пластинах. Это устройство может одновременно удерживать четыре преобразователя для контроля осевых или кольцевых стыковых сварных швов.

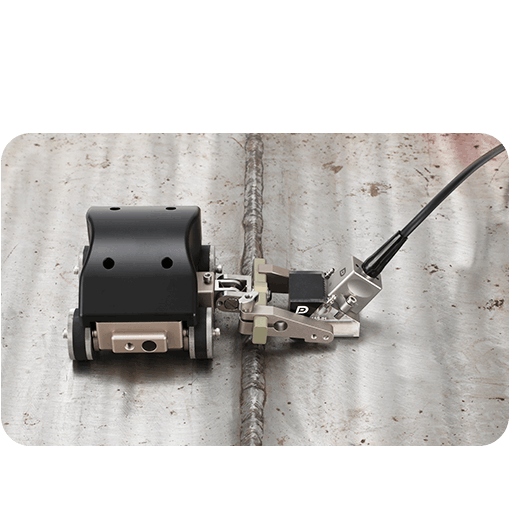

MOS01 - это универсальный промышленный сканер для контроля качества. Он отличается портативной конструкцией, креплением щупа A32, работой без рукоятки и высокой производительностью для простоты использования. Встроенный высокоточный энкодер обеспечивает точное получение данных, а быстросменный зажим поддерживает сменные щупы для решения различных задач контроля.

Сканер поставляется в стандартной комплектации с креплением на 4 преобразователя, с возможностью расширения до 8 преобразователей для обеспечения гибких решений по контролю качества в соответствии с различными требованиями.

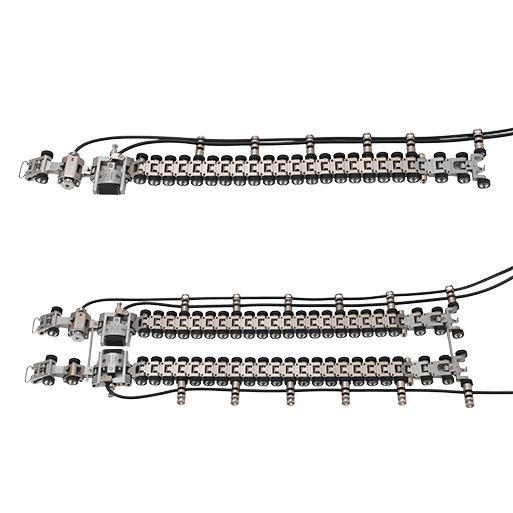

Цепной сканер для труб малого диаметра (Φ20-114 мм) / Стандартная модель (ширина ≥256 мм), CRS-7 (одинарная цепь) / CRS-8 (двойная цепь)

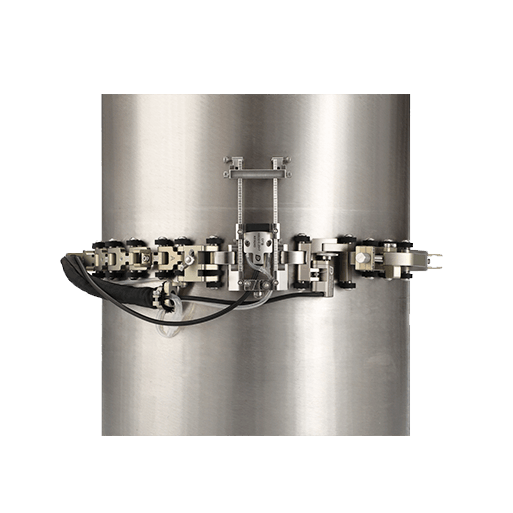

CRS-25 — это высокоэффективный инструмент для контроля качества, разработанный специально для проверки кольцевых сварных швов на трубах малого и среднего диаметра от 50 до 300 мм. Этот сканер легкий, прочный и оснащен быстросъемным механизмом, что значительно упрощает его использование и портативность.

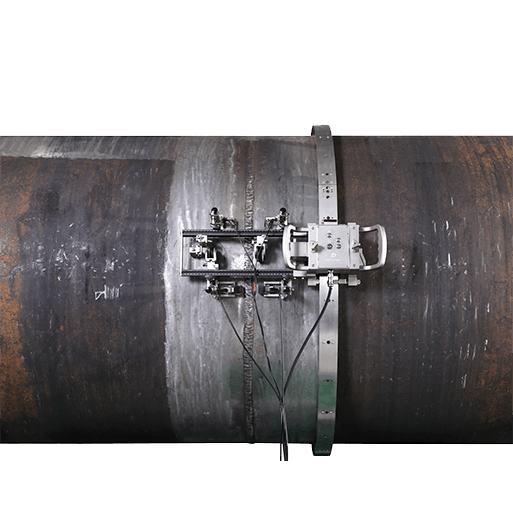

Данное контрольно-измерительное устройство оснащено специальными направляющими для труб. Его основной корпус представляет собой дистанционно управляемый гусеничный механизм, применимый как для металлических, так и для неметаллических круглых труб. Стальная ленточная направляющая крепится к объекту контроля, а гусеничный механизм перемещается вдоль неё. Для контроля сварных швов можно установить несколько пар датчиков. (Примечание: для труб различного диаметра требуются направляющие, изготовленные на заказ.)

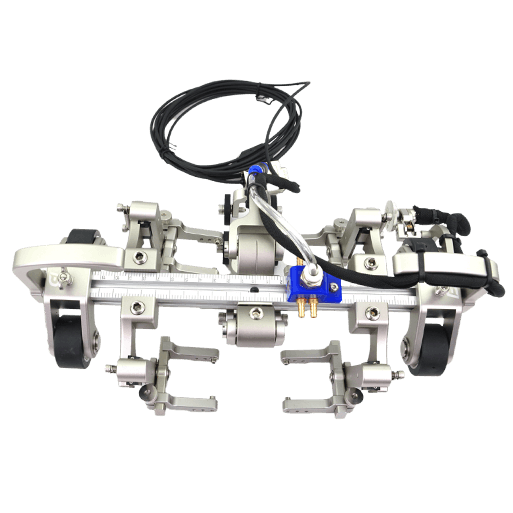

Многозондовый сканер для контроля сварных швов трубопроводов MOS04 предназначен для высокоэффективной проверки сварных швов на больших площадях. Он сочетает в себе специальные режимы контроля, универсальные зажимные держатели, многозондовую компоновку, превосходную водонепроницаемость и быстросъемную цепную конструкцию, обеспечивая высокую производительность и простоту эксплуатации при проверке трубопроводов на больших расстояниях.
