Инклинометр свай BIT

0 отзыва
Арт. 0609004

Задать вопрос

Обратный звонок

Поделиться

Купить в 1 клик

цена по запросу

Нашли дешевле?вернём разницу в цене

есть в наличии
доставка по всей России и СНГ

Краткие преимущества:

Технические требования ICE (Великобритания) позволяют отклонение не более 1:75 или 1,33%.

Смотреть подробнее
Описание
Технические характеристики
Комплектация
Отзывы

Все технические требования укладки предписывают допустимые отклонения сваи от вертикальной оси. FHWA правила, например, ограничивают наклон сваи до 20 мм/м, или 2%.

Технические требования ICE (Великобритания) позволяют отклонение не более 1:75 или 1,33%.

Кроме того в этих документах также изложены допустимые отклонения от вертикали. Для стен в грунте (diaphragm walls), требования как правило еще более строгие.

В отличие от традиционных систем, BIT использует шнек / бур как центратор,тем самым устраняя необходимость в тяжелых для перемещения системах.
Большие скважины и мембранные стены могут быть быстро проверены несколько раз в процессе бурения ,чтобы в режиме реального времени произвести корректирующие действия.

Работа:

Как только скважена была пробурена до требуемой глубины, инклинометр жестко прикрепляется к  сверлу (или буру) и энкодер глубиномер подвешивается на бурильную установку. Бур затем опускается в открытом стволе. (с минимальным поворотом).
Спуск останавливается на заранее определенных глубинах для определения наклона и отклонения рассчитывается в режиме реального времени путем интеграции наклона по глубине.

Достигнув дна, процедура повторяется на пути к поверхности. В результате, ошибка распространяется на всю глубину.



          bit           вид сверху

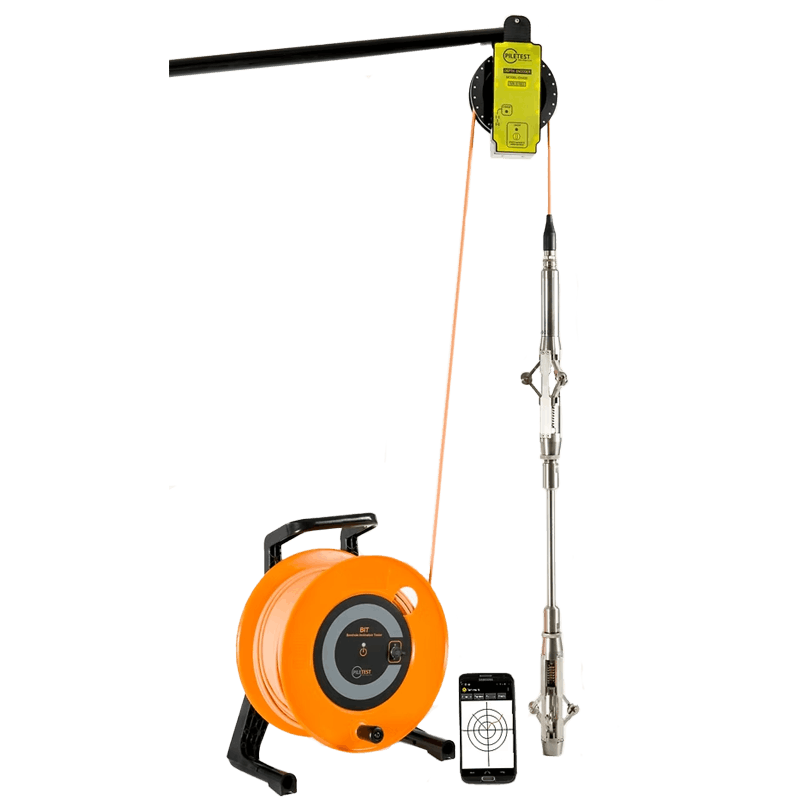

          Компоненты системы                                    Отчет. Вид сверху и сбоку






BIT—Техническая спецификация

Физические характеристики

Корпус

 Вес

Температурный диапазон

 Влажность

 Питание

Инклинометр : Прочный алюминиевый корпус

Инструмент: Барабан Schill с кабелем

        12кг

-10 ~ 50 °C

90% (без конденсата)

Внутренняя Li-ion аккумуляторная батарея, 7.4 В 500мАч,

Достаточно для полного рабочего дня

AC адаптер/зарядное устройство в комплекте

Технические

Беспроводная связь

Инклинометр

Кабели

Bluetooth, 2.4Ghz

MEMS, две оси, температурная компенсация

100м (150м опционально) жесткий полиуретан

Производительность

Глубина скважины Диаметр скважины Точность

5м-140м

неограничен

10-20 минут / скважину (обычно)

Лучше чем 0.1% (0.07°)

Вывод

Отчет

Производится на офисных ПК, в том числе осевой вид сверху на сваю, вертикальное сечение в направлении максимального наклона и многое другое.

Минимальные системные требования

Минимальные требования

КПК с WM5/6 с поддержкой Bluetooth

или любой ПК с системой Windows XP/Vista/Win7 с поддержкой Blue­tooth (внутренней или внешней USB антенной)

Название Значение
Производитель Piletest

Компоненты системы:

  1. BIT инструмент, микроконтроллер приводом, беспроводная связь с периферийными устройствами и прочный кабель для инклинометра.
  2. Прецизионный двухосной инклинометр, с температурной компенсацией, устойчивый к давлению до 150 м глубиной.
  3. Точный беспроводной энкодер глубиномер
  4. ПК/КПК с программным обеспечением и передачей данных по Bluetooth каналу.
  5. Rig operator wireless unit (опционально).
